Quando falamos de eficiência, durabilidade e confiabilidade de transformadores, muitos pensam nos grandes itens: o tipo de aço-silício, o núcleo, os enrolamentos etc. Mas existe um detalhe muitas vezes subestimado — as rebarbas das lâminas laminadas.
Se a laminação for cortada com imperfeições ou restos de material metálico (rebarbas), isso pode gerar perdas magnéticas extras, vibrações no núcleo e ruídos indesejados. Na Novello, dedicamos atenção especial ao controle dessas rebarbas para garantir que cada núcleo entregue o máximo desempenho com confiabilidade a longo prazo.
Neste artigo você vai ver:
- O que são rebarbas e por que elas surgem.
- Como rebarbas degradam a performance: perdas e vibração.
- Estratégias para controle de rebarbas.
- O diferencial da Novello nesse controle.
1. O que são rebarbas e por que elas aparecem

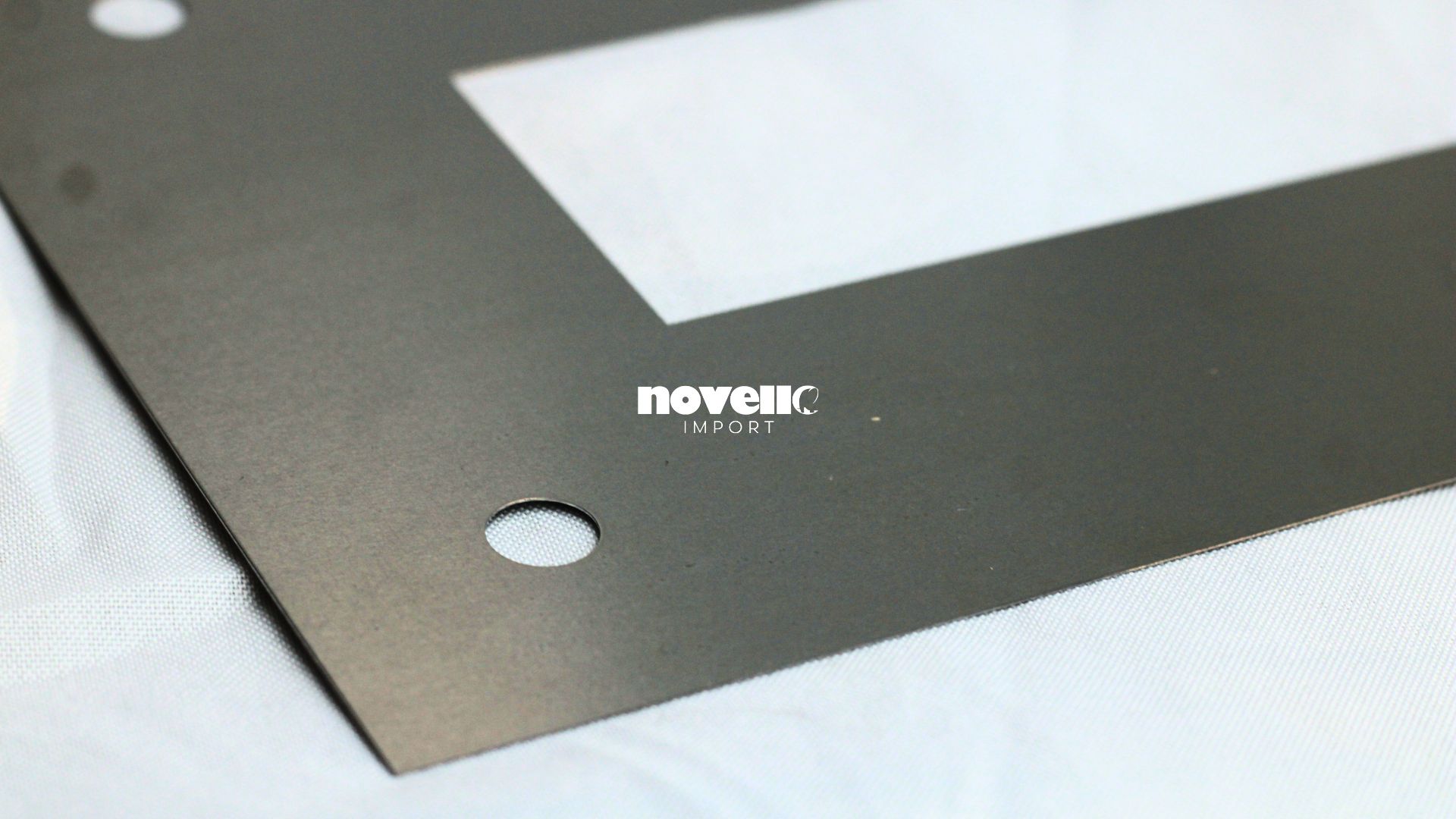

Rebarbas são imperfeições metálicas — bordas irregulares, microprojeções, saliências ou cortes imperfeitos — que ficam nas bordas das lâminas após o processo de corte ou estampagem.
Causas típicas incluem:
- Ferramentas de corte ou estampo desgastadas.
- Ajustes inadequados entre punção e matriz.
- Esmagamento excessivo no processo de corte.
- Falta de acabamento ou rebarbação pós-corte.
Essas rebarbas, mesmo que microscópicas, podem causar efeitos negativos no núcleo magnético.
2. Como as rebarbas afetam a eficiência: perdas magnéticas
2.1 Correntes parasitas interlaminares (eddy currents)
As rebarbas podem criar pontos de contato metálico ou pequenas pontes condutivas entre lâminas vizinhas. Em funcionamento AC, isso permite que correntes parasitas circulem entre lâminas — exatamente o tipo de comportamento que a laminação pretende evitar.
Essas correntes parasitas causam perdas adicionais tipo I²R no núcleo, elevando o aquecimento e reduzindo a eficiência global.
Esse fenômeno está bem documentado: lâminas com superfícies irregulares ou bordas com rebarbas elevadas tendem a aumentar as perdas por correntes parasitas (eddy currents) porque oferecem caminhos indesejáveis à circulação de corrente indutiva.
2.2 Perdas por histerese e distorções no fluxo magnético
Rebarbas também interferem no traçado ideal do fluxo magnético dentro do núcleo. Podem gerar pequenas descontinuidades ou distorções no caminho magnético local. Essas descontinuidades podem forçar o fluxo a “contornar” ou alterar sua trajetória, aumentando perdas por histerese e saturação localizada.
Além disso, os esforços magnéticos locais próximos às rebarbas podem levar a aumentos pontuais de densidade de fluxo, favorecendo perdas adicionais.
2.3 Ruído, vibração e estabilidade mecânica
A presença de rebarbas pode causar irregularidades mecânicas no empilhamento das lâminas. Isso gera folgas ou desalinhamentos internos, permitindo que o núcleo vibre mais — principalmente nas frequências de magnetostricção (por exemplo, 100 Hz ou 120 Hz).
Esse fenômeno causa ruído audível e, ao longo do tempo, pode causar microdesgaste ou deslocamentos mecânicos no núcleo, prejudicando a estabilidade e vida útil do transformador.
De fato, estudos técnicos já investigaram como rebarbas artificiais introduzidas em núcleos de transformador aumentam perdas mensuráveis. (ref Orca)
Além disso, uma publicação técnica aponta que sinais como “rust, burrs, uneven edges, or misaligned laminations” (ferrugem, rebarbas, bordas irregulares ou lâminas desalinhadas) são indicadores negativos de perdas magnéticas aumentadas. (ref sarjanicoretech.com)
3. Estratégias eficazes para controle de rebarbas
Para mitigar esses problemas, é necessário aplicar técnicas rigorosas no processo de fabricação das lâminas. Abaixo estão práticas recomendadas:
- Ferramentas afiadas e manutenção regular: punções e matrizes devem ser revisadas para evitar desgaste que gere rebarbas.
- Clearance e ajustes finos: manter a folga entre punção e matriz ideal para minimizar esgarçamento e bordas irregulares.
- Processo de rebarbação (deburring) ou lixamento leve pós-corte para remover microrebarbas sem danificar a superfície da lâmina.
- Processo de limpeza e remoção de partículas metálicas entre as lâminas antes do empilhamento, evitando que sejam incorporadas à pilha.
- Inspeção e medição de rebarbas (altura, densidade) em lotes piloto ou amostrais.
- Controle da integridade do revestimento isolante: rebarbas intensas podem danificar a camada isolante entre lâminas, gerando pontos de curto interlaminar.
- Empilhamento e prensagem rigorosa: garantir que as lâminas se acomodem bem, evitando deslocamentos internos induzidos por rebarbas.
Alguns fabricantes afirmam que “poorly cut transformer laminations create microscopic air gaps and magnetic stress, increasing core loss, noise, and long-term energy consumption.” (Lâminas mal cortadas criam microgaps e estresse magnético, aumentando perdas do núcleo, ruído e consumo de energia a longo prazo). (ref CHBEB｜Transformer manufacturer)
4. O diferencial Novello no controle de rebarbas
Na Novello, sabemos que o diabo está nos detalhes. Por isso, adotamos um processo robusto de controle e correção de rebarbas em nossas lâminas de aço-silício GNO:
- Cada lote sofre inspeção visual e metrológica antes do empilhamento.
- Utilizamos equipamentos de medição de perfil para detectar microrebarbas.
- Aplicamos processos de rebarbação controlada, removendo defeitos sem afetar a planicidade da lâmina.
- Controlamos todo o processo de corte e estampo para manter uniformidade entre todas as lâminas de um núcleo.
- Validamos desempenho por meio de testes de perda (ensaios de vazio) nos núcleos produzidos, correlacionando dados de rebarbas com desempenho real.
Esse cuidado garante que nossos núcleos cheguem ao cliente com menor perdas magnéticas, menor ruído e maior estabilidade mecânica, traduzindo-se em transformadores mais eficientes e duráveis.
Conclusão
A qualidade das rebarbas — algo que muitos consideram “detalhe secundário” — tem impacto direto e significativo sobre a performance dos transformadores: altas perdas magnéticas, ruído e menor durabilidade.
Com um controle rigoroso de rebarbas, a Novello entrega núcleos com acabamento premium, assegurando que o fluxo magnético percorra seu caminho ideal com o mínimo de interferência. O resultado? Transformadores mais eficientes, silenciosos e com vida útil estendida.
👉 Quer discutir como incorporar nossos núcleos de lâminas com acabamento controlado no seu projeto? Entre em contato com a equipe técnica da Novello e descubra como podemos elevar o desempenho dos seus transformadores.
