• Transformadores elétricos convertem tensão de corrente alternada por indução eletromagnética, sem contato direto entre os circuitos.
• A qualidade do núcleo magnético, das bobinas e dos isolantes determina as perdas em vazio e a eficiência do equipamento.
• Conhecer os componentes do transformador é o primeiro passo para especificar materiais com precisão e evitar paradas na linha de produção.

Transformadores elétricos estão presentes em toda a cadeia de geração, transmissão e consumo de energia, ajustando os níveis de tensão entre etapas distintas do sistema.

Neste artigo, você entende como esses equipamentos funcionam, quais são os principais componentes que os formam e por que a qualidade de cada um impacta o desempenho do produto final.

Quem trabalha com fabricação de equipamentos elétricos sabe que uma decisão de compra mal fundamentada tem custo direto na linha de produção. Ler até o final é o primeiro passo para uma compra técnica.

Por que entender os transformadores elétricos muda a decisão de compra?

Entender o funcionamento de transformadores elétricos muda o critério de compra de forma direta e prática. Quem conhece o papel do núcleo magnético nas perdas em vazio deixa de tratar lâminas de aço silício como commodity e passa a exigir rastreabilidade de origem, documentação técnica e especificações verificáveis do fornecedor.

O comprador que desconhece essa lógica tende a filtrar fornecedores pelo preço unitário e só descobre o custo real da decisão quando o material chega fora de especificação ou o prazo prometido não se sustenta na prática. O impacto aparece na linha de produção, não na cotação.

Transformadores elétricos operam por indução eletromagnética: a corrente no enrolamento primário gera um campo magnético que atravessa o núcleo e induz tensão no secundário. As perdas nesse percurso dependem diretamente da qualidade do material que compõe o núcleo magnético.

Um material fora de especificação no núcleo gera perdas em vazio que o produto final não consegue compensar. Quem entende essa relação não aceita substituto sem documentação técnica, porque sabe o que está em jogo no desempenho do equipamento.

Transformadores elétricos de distribuição monofásica e trifásica impõem requisitos distintos para as lâminas de aço silício. A geometria da lâmina, o grau do aço e a uniformidade dimensional precisam estar alinhados à especificação do projeto para que o equipamento entregue o desempenho calculado.

O responsável por compras que domina esse raciocínio deixa de ser apenas quem cota o menor preço e passa a ser o profissional que garante que a linha de produção não para por material fora de conformidade. A diferença entre essas duas posições é a profundidade do conhecimento sobre o que está sendo comprado.

Como funciona a indução eletromagnética em um transformador?

A indução eletromagnética é o princípio que permite a um transformador converter tensão sem contato elétrico direto entre os circuitos. Uma corrente alternada no enrolamento primário gera um campo magnético variável que, ao atravessar o núcleo, induz uma tensão no enrolamento secundário. A relação entre o número de espiras de cada enrolamento determina se a tensão aumenta ou diminui.

Esse princípio foi descrito por Michael Faraday no século XIX e está na base de todo equipamento de conversão de tensão em corrente alternada. A característica central da indução é que a transferência de energia ocorre por campo magnético, sem conexão física entre os dois circuitos, o que garante o isolamento elétrico entre entrada e saída.

A relação de transformação é definida pela razão entre o número de espiras do enrolamento primário e do secundário. Quando o secundário tem mais espiras que o primário, a tensão sobe. Quando tem menos, a tensão cai na mesma proporção.

O núcleo magnético é o caminho que o campo percorre entre as duas bobinas. A qualidade do material que forma esse núcleo, especialmente o grau do aço silício e a precisão do corte das lâminas, determina o quanto de energia se dissipa nesse percurso em forma de calor. Quanto menor essa dissipação, maior a eficiência do equipamento.

Esse conceito tem nome técnico: perdas no núcleo, também chamadas de perdas em vazio. São as perdas que ocorrem mesmo quando o equipamento não está transferindo carga, apenas por estar energizado. Minimizá-las depende da escolha correta do material e da qualidade do processo de fabricação do núcleo.

Leia também: Como a consolidação de componentes reduz o custo total da produção

Os componentes essenciais de um transformador elétrico

Um transformador elétrico é composto por partes distintas, cada uma com função específica no processo de conversão de tensão. Conhecer esses componentes é o que permite ao comprador especificar materiais com precisão e identificar onde o custo de uma falha técnica começa.

Os principais são:

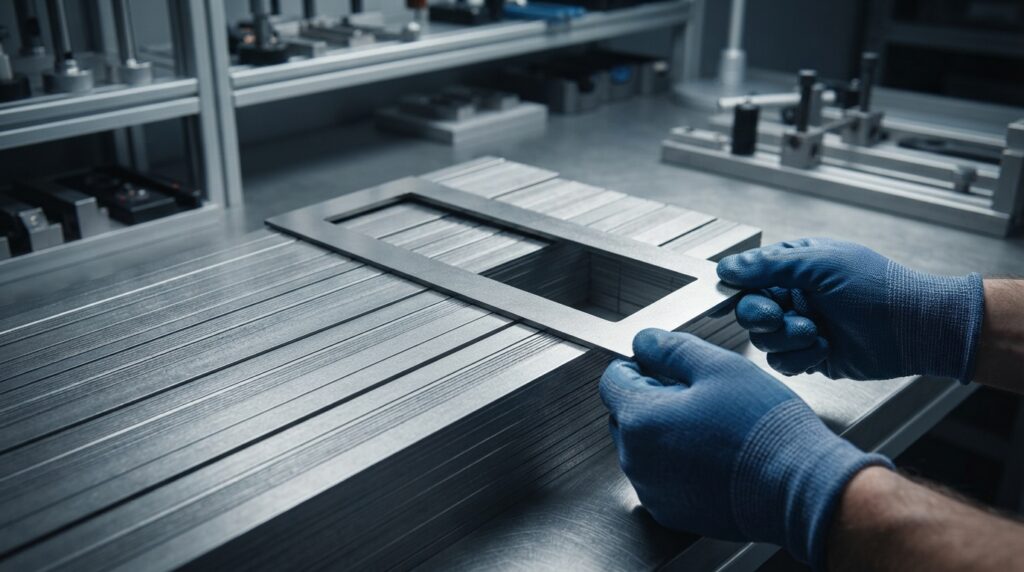

• Núcleo magnético: formado por lâminas de aço silício empilhadas, é o caminho por onde o campo magnético circula entre as bobinas. A qualidade do aço e a precisão do corte definem as perdas em vazio do transformador elétrico.
• Bobinas: os enrolamentos de fio condutor, divididos em primário e secundário, que transferem energia por indução. O número de espiras em cada enrolamento define a relação de transformação.
• Isolantes: materiais que separam eletricamente as bobinas entre si e do núcleo magnético. Previnem curtos-circuitos e garantem a segurança do equipamento em operação.
• Bornes e conectores: pontos de conexão elétrica que integram o transformador elétrico aos circuitos externos. A especificação incorreta cria pontos de falha que comprometem todo o conjunto.

Cada componente tem tolerâncias técnicas definidas pelo projeto. Um lote de lâminas com variação dimensional acima do tolerado compromete o fator de empilhamento e afeta diretamente a eficiência do núcleo do transformador elétrico.

A enchapeadeira é o equipamento que padroniza o empilhamento das lâminas durante a montagem do núcleo. Quando o empilhamento é irregular, o fator de empilhamento cai e o núcleo montado não atinge a eficiência especificada em projeto, independentemente da qualidade das lâminas adquiridas.

Leia também: Quando a base está pronta, o ritmo se mantém mesmo nos meses irregulares

Quando a qualidade do núcleo magnético determina o resultado da linha de produção

Imagine um lote de lâminas que chega à fábrica com variação dimensional acima da tolerância de projeto. O empilhamento fica irregular, o fator de empilhamento cai e o núcleo montado não atinge a eficiência calculada pelo engenheiro responsável. O produto segue para montagem com um desvio de desempenho que ainda não é visível.

O produto sai da fábrica aparentemente sem problemas. A divergência aparece no laudo técnico ou na inspeção do cliente final, quando o custo de correção já é muito diferente do que seria se o problema tivesse sido identificado na entrada do material.

Uniformidade dimensional e propriedades magnéticas consistentes não são atributos de marketing. São os parâmetros que determinam se o núcleo vai trabalhar dentro dos limites calculados em projeto e se o produto final vai cumprir a especificação entregue ao cliente. Sem esses parâmetros dentro da faixa correta, o equipamento entrega menos do que foi prometido.

A rastreabilidade de origem do material resolve esse problema antes que ele aconteça. Um fornecedor que apresenta documentação técnica do fabricante, com especificações verificáveis e escopo de certificação claro, dá ao comprador um critério objetivo para avaliar o que está comprando além do preço unitário.

O custo real de um lote fora de conformidade inclui retrabalho, material descartado, atraso na entrega e risco de perda do contrato com o cliente. A diferença entre um fornecedor com rastreabilidade e um sem raramente aparece na cotação. Aparece depois, na linha de produção, quando o prejuízo já tem nome.

Tipos de transformadores elétricos e suas aplicações industriais

Os transformadores elétricos são classificados pelo número de fases, pelo tipo de resfriamento e pela aplicação. Cada categoria impõe requisitos distintos para os materiais de fabricação, especialmente para as lâminas de aço silício que formam o núcleo magnético. A escolha do tipo correto define os parâmetros que o comprador precisa especificar.

Os transformadores elétricos monofásicos operam com uma única fase de corrente alternada. São usados em sistemas residenciais, equipamentos de baixa potência e na fabricação de ferramentas elétricas e eletrodomésticos. As lâminas EI monofásicas precisam de corte de precisão e uniformidade dimensional para garantir o desempenho especificado no projeto.

Os transformadores elétricos trifásicos operam com três fases e são o padrão na distribuição industrial e em redes de média tensão. Exigem lâminas EI trifásicas com propriedades magnéticas consistentes para manter o equilíbrio entre as fases e reduzir as perdas no núcleo.

Quanto ao tipo de resfriamento, os transformadores elétricos a seco usam o ar como meio isolante e de resfriamento, sendo indicados para ambientes internos e instalações com restrição ao uso de líquidos inflamáveis. Os imersos em óleo usam o fluido como isolante e refrigerante, sendo o padrão em sistemas de maior potência e instalações externas.

A especificação das lâminas de aço silício varia conforme o tipo de transformador elétrico. Monofásicos e trifásicos exigem geometrias de lâmina diferentes, e o grau de aço GNO se aplica à geometria EI porque o fluxo magnético percorre múltiplas direções nesse tipo de núcleo, o que torna a baixa dependência direcional do GNO um requisito técnico para esse formato. Transformadores de distribuição de alta eficiência, por sua vez, utilizam o aço GO, que concentra as propriedades magnéticas na direção de laminação.

Componentes para núcleos magnéticos com entrega garantida em 24 horas

Entender o funcionamento e os componentes de um equipamento transforma uma decisão de compra reativa em uma decisão técnica fundamentada. O comprador que sabe o que está especificando exige mais do fornecedor, porque entende o impacto de cada componente no resultado final do produto. Essa compreensão é o que diferencia quem seleciona insumos por especificação técnica de quem seleciona apenas por preço.

A Novello Import fornece o conjunto completo de materiais para fabricação: lâminas EI monofásicas, lâminas EI trifásicas, bornes para transformadores em 1 via, 2 vias e 3 vias, fio de alumínio e enchapeadeira para montagem do núcleo.

Como representante oficial da Huaxin na América Latina desde 2005, a Novello Import oferece acesso direto às especificações do fabricante e à documentação de origem, sem intermediários na cadeia de fornecimento. O estoque próprio supera 1.000 toneladas, com frota exclusiva e entrega garantida em 24 horas para todo o Brasil. A empresa atua no setor desde 1982, com mais de 40 anos de experiência no fornecimento de componentes para a indústria elétrica.

Sua linha de produção precisa de componentes com rastreabilidade comprovada e prazo de entrega real? Fale com um especialista pelo WhatsApp e saiba como estruturar um fornecimento previsível. Com mais de 40 anos de mercado e frota própria exclusiva, a Novello Import entrega o que promete.
